Quhwa doorbell (OOK, PWM)
433.948 MHz

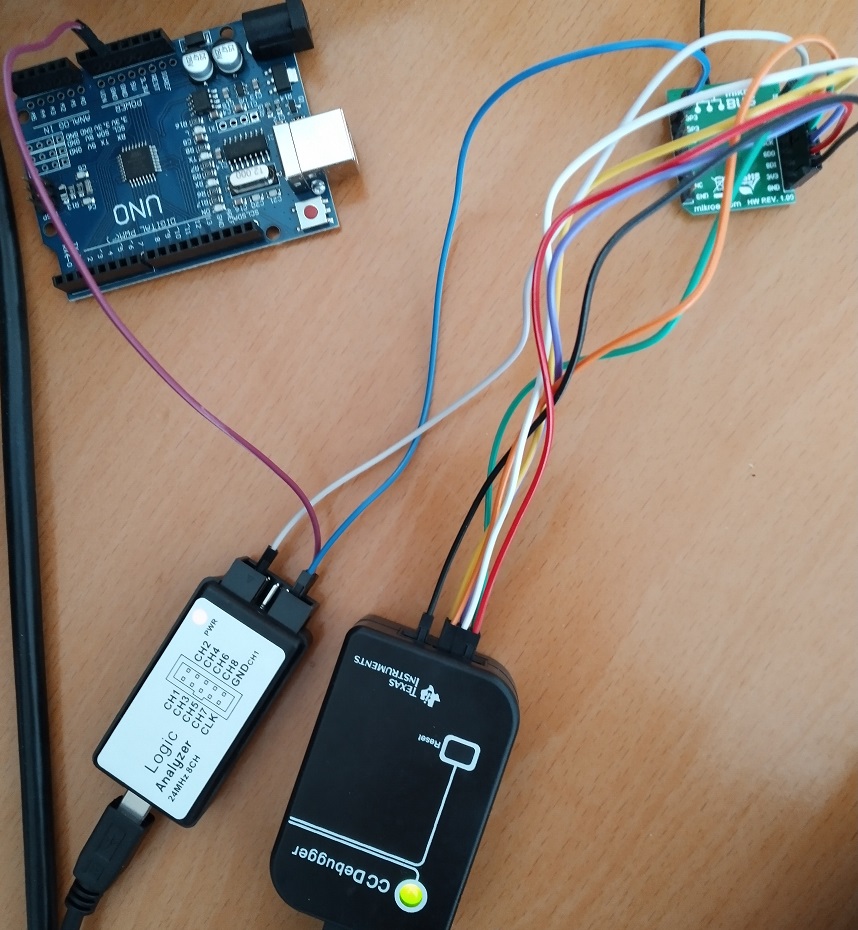

CC1120 + CC Debugger + SmartRF Studio 7
Universal Radio Hacker, Audacity, PulseView

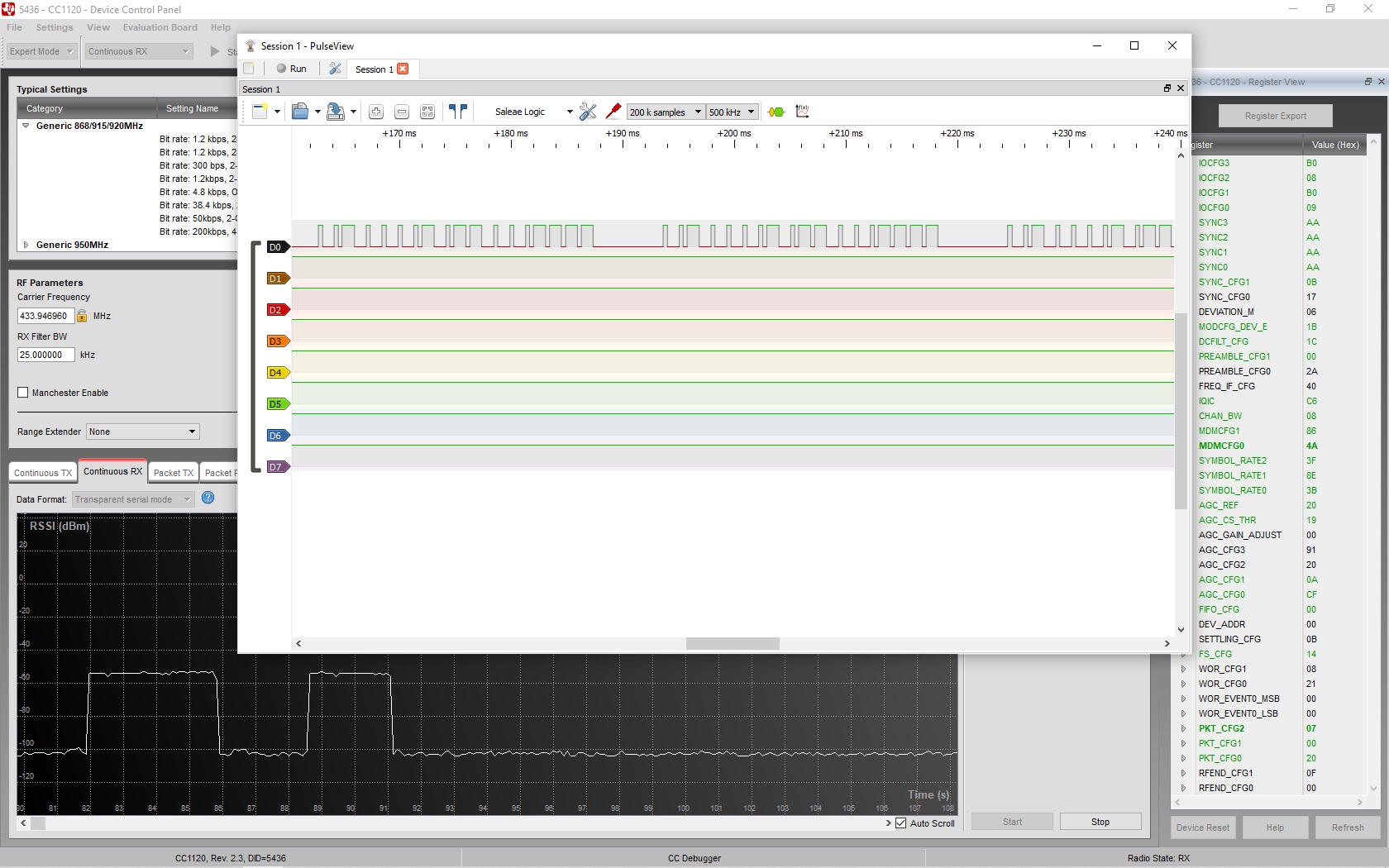

CC1120 GPO0 connected to Logic Analyzer CH1 (SERIAL_RX)
CC1120 GPO2 connected to Logic Analyzer CLK (SERIAL_CLK, not used - CC1120 transparent ASK/OOK mode with carrier sense)
https://i.ibb.co/rpZ1NcX/silver7.jpg
https://i.ibb.co/B6Ck20T/silver5.jpg

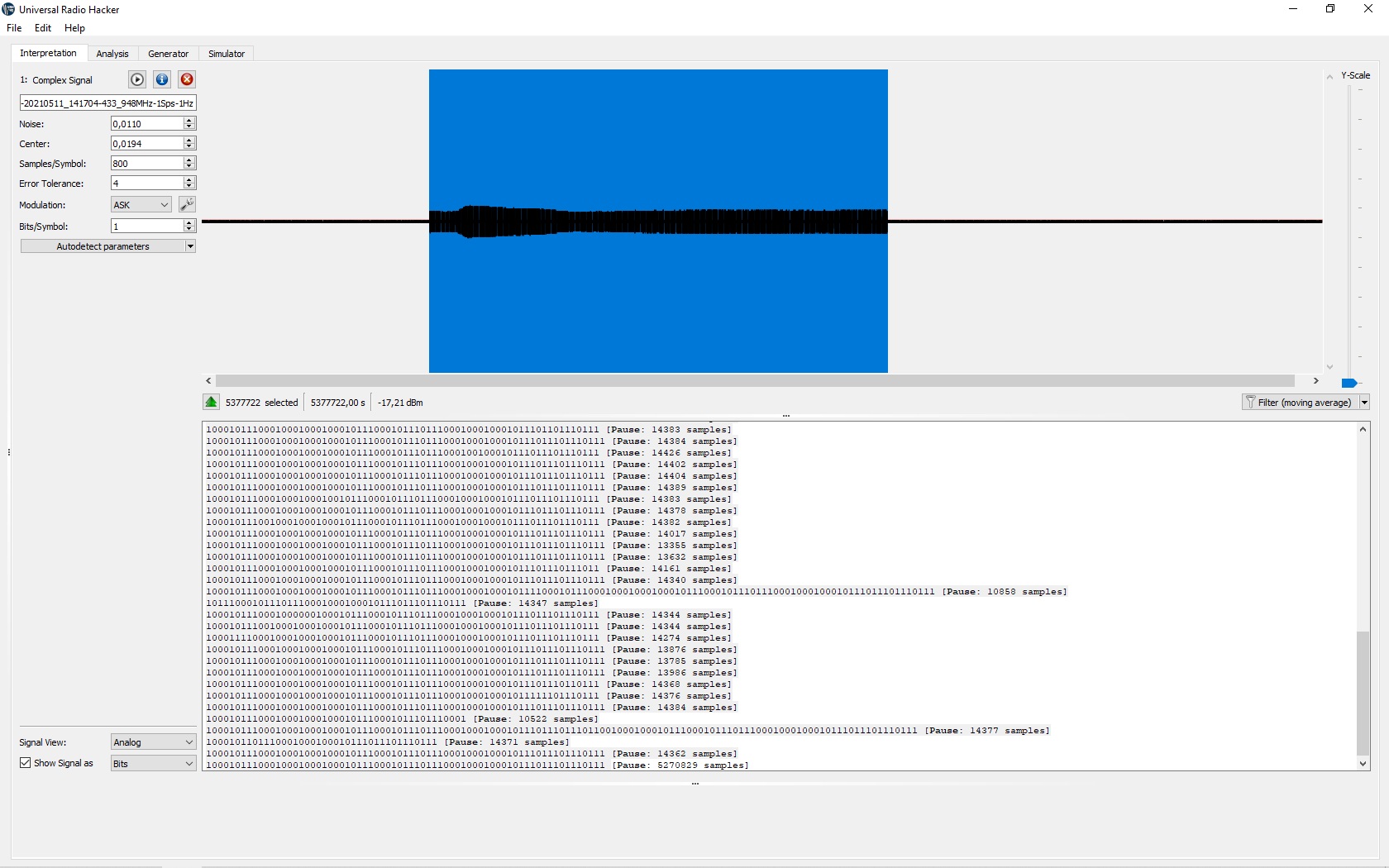

Universal Radio Hacker
https://i.ibb.co/09DNn8c/silver4.jpg
Audacity (signal recorded with URH - complex16s)
Import raw data
Waveform (dB)
SmartRF Studio CC1120 register settings
<?xml version="1.0" encoding="ISO-8859-1"?>
<!DOCTYPE configuration SYSTEM "C:/Program Files (x86)/Texas Instruments/SmartRF Tools/SmartRF Studio 7/config/xml/configdata.dtd"[]>
<dcpanelconfiguration>
<Devicename>CC1120</Devicename>
<Description>Saved configuration data</Description>
<registersettings>
<Register>
<Name>AGC_CFG0</Name>
<Value>0xcf</Value>
</Register>
<Register>
<Name>AGC_CFG1</Name>
<Value>0x0a</Value>
</Register>
<Register>
<Name>AGC_CS_THR</Name>
<Value>0x19</Value>
</Register>
<Register>
<Name>AGC_REF</Name>
<Value>0x20</Value>
</Register>
<Register>
<Name>CHAN_BW</Name>
<Value>0x08</Value>
</Register>
<Register>
<Name>DCFILT_CFG</Name>
<Value>0x1c</Value>
</Register>
<Register>
<Name>FIFO_CFG</Name>
<Value>0x00</Value>
</Register>
<Register>
<Name>FREQ0</Name>
<Value>0x9b</Value>
</Register>
<Register>
<Name>FREQ1</Name>
<Value>0x7c</Value>
</Register>
<Register>
<Name>FREQ2</Name>
<Value>0x6c</Value>
</Register>
<Register>
<Name>FREQOFF_CFG</Name>
<Value>0x22</Value>
</Register>
<Register>
<Name>FS_CAL0</Name>
<Value>0x0e</Value>
</Register>
<Register>
<Name>FS_CAL1</Name>
<Value>0x40</Value>
</Register>
<Register>
<Name>FS_CFG</Name>
<Value>0x14</Value>
</Register>
<Register>
<Name>FS_DIG0</Name>
<Value>0x5f</Value>
</Register>
<Register>
<Name>FS_DIG1</Name>
<Value>0x00</Value>
</Register>
<Register>
<Name>FS_DIVTWO</Name>
<Value>0x03</Value>
</Register>
<Register>
<Name>FS_DSM0</Name>
<Value>0x33</Value>
</Register>
<Register>
<Name>FS_DVC0</Name>
<Value>0x17</Value>
</Register>
<Register>
<Name>FS_PFD</Name>
<Value>0x50</Value>
</Register>
<Register>
<Name>FS_PRE</Name>
<Value>0x6e</Value>
</Register>
<Register>
<Name>FS_REG_DIV_CML</Name>
<Value>0x14</Value>
</Register>
<Register>
<Name>FS_SPARE</Name>
<Value>0xac</Value>
</Register>
<Register>
<Name>FS_VCO0</Name>
<Value>0xb4</Value>
</Register>
<Register>
<Name>IF_MIX_CFG</Name>
<Value>0x00</Value>
</Register>
<Register>
<Name>IOCFG0</Name>
<Value>0x09</Value>
</Register>
<Register>
<Name>IOCFG1</Name>
<Value>0xb0</Value>
</Register>
<Register>
<Name>IOCFG2</Name>
<Value>0x08</Value>
</Register>
<Register>
<Name>IOCFG3</Name>
<Value>0xb0</Value>
</Register>
<Register>
<Name>IQIC</Name>
<Value>0xc6</Value>
</Register>
<Register>
<Name>MDMCFG0</Name>
<Value>0x4a</Value>
</Register>
<Register>
<Name>MDMCFG1</Name>
<Value>0x86</Value>
</Register>
<Register>
<Name>MODCFG_DEV_E</Name>
<Value>0x1b</Value>
</Register>
<Register>
<Name>MODEM_STATUS1</Name>
<Value>0x10</Value>
</Register>
<Register>
<Name>PARTNUMBER</Name>
<Value>0x48</Value>
</Register>
<Register>
<Name>PARTVERSION</Name>
<Value>0x23</Value>
</Register>
<Register>
<Name>PA_CFG0</Name>
<Value>0x7e</Value>
</Register>
<Register>
<Name>PA_CFG2</Name>
<Value>0x7c</Value>
</Register>
<Register>
<Name>PKT_CFG0</Name>
<Value>0x20</Value>
</Register>
<Register>
<Name>PKT_CFG1</Name>
<Value>0x00</Value>
</Register>
<Register>
<Name>PKT_CFG2</Name>
<Value>0x07</Value>
</Register>
<Register>
<Name>PREAMBLE_CFG1</Name>
<Value>0x00</Value>
</Register>
<Register>
<Name>SERIAL_STATUS</Name>
<Value>0x08</Value>
</Register>
<Register>
<Name>SYMBOL_RATE0</Name>
<Value>0x3b</Value>
</Register>
<Register>
<Name>SYMBOL_RATE1</Name>
<Value>0x8e</Value>
</Register>
<Register>
<Name>SYMBOL_RATE2</Name>
<Value>0x3f</Value>
</Register>
<Register>
<Name>SYNC0</Name>
<Value>0xaa</Value>
</Register>
<Register>
<Name>SYNC1</Name>
<Value>0xaa</Value>
</Register>
<Register>
<Name>SYNC2</Name>
<Value>0xaa</Value>
</Register>
<Register>
<Name>SYNC3</Name>
<Value>0xaa</Value>
</Register>
<Register>
<Name>SYNC_CFG1</Name>
<Value>0x0b</Value>
</Register>
<Register>
<Name>XOSC1</Name>
<Value>0x03</Value>
</Register>
<Register>
<Name>XOSC5</Name>
<Value>0x0e</Value>
</Register>
</registersettings>
<dcpanel>
<Property name="m_chkRegView" role="44">2</Property>
<Property name="m_chkCmdView" role="44">0</Property>
<Property name="m_chkRfParameters" role="44">2</Property>
<Property name="m_cmbUserMode" role="46">1</Property>
<Property name="m_easyModeSettings" role="33">-1</Property>
<Property name="m_typicalSettings" role="33">-1</Property>
<Property name="m_testFuncPanel" role="37">1</Property>
</dcpanel>
<rfparameters>
<Property name="m_cmbFrontends" role="46">0</Property>
<Property name="m_chkHGMorBYP" role="44">2</Property>
<Property name="m_cmbEmRevs" role="46">-1</Property>
<Property name="Xtal Frequency" role="46">32.000000</Property>
</rfparameters>
<conttx>
<Property name="m_rbtModulated" role="45">1</Property>
<Property name="m_rbtUnmodulated" role="45">0</Property>
<Property name="m_cmbDataFormat" role="46">1</Property>
<Property name="m_chkFreqSweep" role="44">0</Property>
<Property name="m_chkChanSweep" role="44">0</Property>
</conttx>
<contrx>
<Property name="m_cmbDataFormat" role="46">1</Property>
<Property name="m_chkAutoScroll" role="44">2</Property>
</contrx>
<packettx>
<Property name="m_edtPayloadSize" role="42">30</Property>
<Property name="m_edtPacketCount" role="42">100</Property>
<Property name="m_edtPacketCountEsy" role="42">100</Property>
<Property name="m_edtRandomPacketData" role="42">13 0d 89 0a 1c db ae 32 20 9a 50 ee 40 78 36 fd 12 49 32 f6 9e 7d 49 dc ad 4f 14 f2 </Property>
<Property name="m_edtPacketData" role="42"></Property>
<Property name="m_edtAccessAddress" role="42"></Property>
<Property name="m_edtDeviceAddress" role="42"></Property>
<Property name="m_chkAddSeqNbr" role="44">2</Property>
<Property name="m_chkInfinite" role="44">0</Property>
<Property name="m_chkInfiniteEsy" role="44">0</Property>
<Property name="m_rbtRandom" role="45">1</Property>
<Property name="m_rbtText" role="45">0</Property>
<Property name="m_rbtHex" role="45">0</Property>
<Property name="m_chkAdvanced" role="44">0</Property>
</packettx>
<packetrx>
<Property name="m_edtPacketCount" role="42">100</Property>
<Property name="m_edtPacketCountEsy" role="42">100</Property>
<Property name="m_edtAccessAddress" role="42"></Property>
<Property name="m_chkInfinite" role="44">0</Property>
<Property name="m_chkInfiniteEsy" role="44">0</Property>
<Property name="m_cmbViewFormat" role="46">0</Property>
<Property name="m_chkSeqNbrIncluded" role="44">2</Property>
<Property name="m_edtDumpFile" role="42"></Property>
<Property name="m_chkAdvanced" role="44">0</Property>
<Property name="m_chk802154gMode" role="44">0</Property>
</packetrx>
<commandpanel>
<Property name="m_chkInsertLength" role="44">0</Property>
<Property name="m_edtTxFifo" role="42"></Property>
<Property name="m_edtRxFifo" role="42"></Property>
<Property name="m_cmbInstrInput" role="46">-1</Property>
</commandpanel>
<packetRxSniffMode>
<Property name="m_edtPreambleLength" role="42">4</Property>
<Property name="m_edtCarrierSenseThreshold" role="42">-90</Property>
<Property name="m_rbtRssi" role="45">1</Property>
<Property name="m_rbtPreamble" role="45">0</Property>
</packetRxSniffMode>
</dcpanelconfiguration>
