https://i.ibb.co/thJtT8D/due-wl101-341.jpg

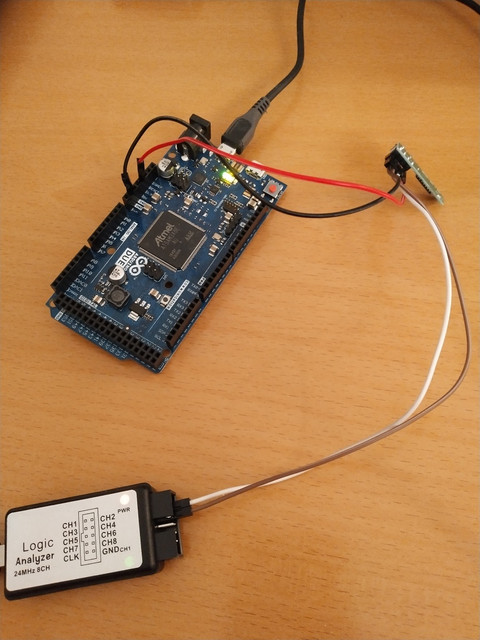

Arduino used for providing 3.3V and GND.
https://i.ibb.co/z65JR2m/logic1.png

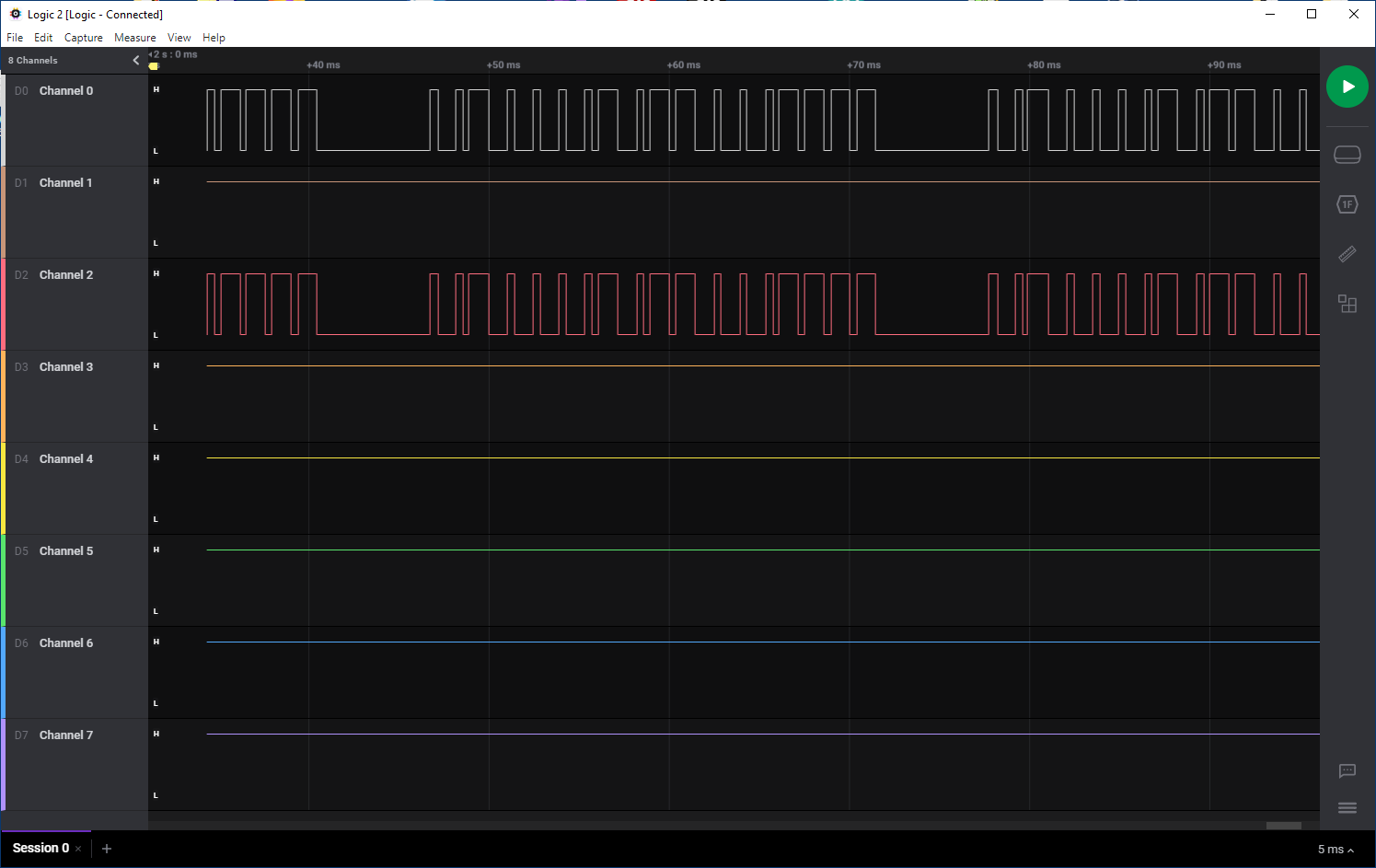

Wireless OOK doorbell signal.
WL101-341 data pins (2) output same signal. WL101-341 data output is random noise when there is no signal.
Arduino Due code
#define SERIAL_SPEED 57600
#define DATA_PIN 5
#define DATA_SIZE 3072
#define TIMEOUT 16000
#define PLOT_SCALE 16
int32_t data[DATA_SIZE];
uint32_t timeoutStart;
volatile uint16_t idx = 0;
volatile uint8_t state = 0;
void setup() {
Serial.begin(SERIAL_SPEED);
pinMode(DATA_PIN, INPUT);
memset(data, 0, sizeof(data));
timeoutStart = millis();
attachInterrupt(digitalPinToInterrupt(DATA_PIN), isr, CHANGE);
}
void loop() {
if (state == 1) {
detachInterrupt(digitalPinToInterrupt(DATA_PIN));
state = 2;
if (idx > 0) {
for (uint16_t i = 0; i < idx; i++) {
Serial.println(data[i] / PLOT_SCALE);
}
}
}
if (state == 0) {
if ((millis() - timeoutStart) >= TIMEOUT) {
state = 1;
}
}
}
void isr() {
static uint32_t timestart = micros();
static uint32_t timenow = 0;
if (state == 0) {
timenow = micros();
data[idx] = timenow - timestart;
timestart = timenow;
if (!bitRead(PIOC->PIO_PDSR, 25)) {
data[idx] = -data[idx];
}
if (idx == DATA_SIZE) {
state = 1;
}
else {
idx++;
}
}
}
